电路板原理，印刷电路板原理

印刷电路板（C）是现代电子设备中不可或缺的组成部分，它通过精确的电路设计，将电子元件连接起来，实现电子设备的各种功能。小编将深入解析电路板的工作原理、制作过程以及其在电子设备中的应用。

1.工作原理

电路板的工作原理是通过导电图形将各种电子元件连接起来，形成一个完整的电路。电子元件通过焊盘固定在电路板上，并通过导线或导通孔与其他元件相连，从而实现电能的传输和控制信号的传递。

2.电路连接

印刷电路板通过导线将电子元器件连接在一起，实现电路的功能。导线通常采用铜箔制成，通过印刷、蚀刻等工艺将导线图案印刷在基板上。导线的宽度和间距决定了电路的电阻、电容和电感等特性。

3.电镀金属化

电镀金属化是C制作中的一道重要工艺。在板面上覆盖一层金属薄膜，通常是镍和金。这层金属薄膜不仅提高了电路板的导电性，还增强了其耐磨性和耐腐蚀性。

4.固化过程

固化是下一个步骤，它利用化学物质或热处理来加固电路板的结构。这一步骤确保电路板能够经受住后续步骤中的焊接和测试过程，保持其稳定性和可靠性。

5.焊接技术

焊接是将元器件安装在电路板上的过程。通常使用的方法有手工焊接和自动焊接。手工焊接需要操作技术熟练，而自动焊接则利用机器进行焊接，效率更高，适用于大批量生产。

6.设计与布局

印制电路板的设计是以电路原理图为蓝本，实现电路使用者所需要的功能。印刷电路板的设计主要指版图设计，需要内部电子元件、金属连线、通孔和外部连接的布局、电磁保护、热耗散、串音等各种因素。优秀的线路设计可以节约生产成本，达到良好的电路性能和散热性能。

7.保护与表面处理

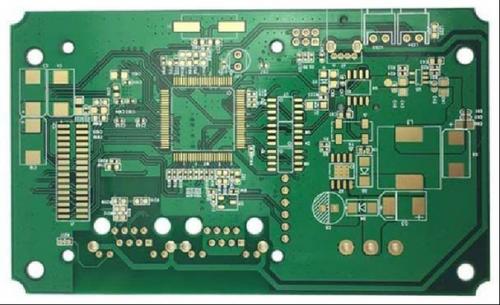

印刷电路板上的绿色或棕色是防焊漆（Soldermask）的颜色，防焊漆是绝缘的防护层，可以保护铜导线不受氧化和腐蚀，同时防止焊锡短路。表面处理还包括涂覆保护层，以增加电路板的耐用性和美观性。

8.组成要素

电路板主要由基板、导电层、绝缘层和覆铜层等组成。导电层和绝缘层相互交替排列，形成电路的导线和绝缘结构。基板通常采用玻璃纤维或聚酯材料，具有良好的绝缘性和机械强度。

印刷电路板是现代电子设备的核心组成部分，其工作原理和制作过程涉及到多个复杂步骤。从设计到生产，每一个环节都至关重要，确保了电子设备的稳定运行和可靠性能。随着科技的不断发展，电路板技术也在不断创新，为我们的生活带来更多便利。
